Bolnička klima komora

Jedinica za obradu zraka (AHU)je ključna komponenta sustava grijanja, ventilacije i klimatizacije (HVAC), odgovorna za regulaciju i cirkulaciju zraka. AHU se koriste u različitim primjenama, uključujući poslovne zgrade, industrijske objekte, bolnice i stambene komplekse, za održavanje kvalitete i udobnosti unutarnjeg zraka.

Hlađenje, količina vode, otpornost na vodu

Uvjeti hlađenja: Temperatura suhog termometra ulaznog zraka 27 stupnjeva, temperatura vlažnog termometra 19,5 stupnjeva, temperatura ulazne vode 7 stupnjeva, temperatura izlazne vode 12 stupnjeva

Faktor korekcije uvjeta hlađenja

Ps:1. Gornji faktori korekcije određeni su na temelju prosječnih vrijednosti različitih jedinica. Za male jedinice (05~15), pomnožite s 0,95; za velike jedinice (50-200), pomnožite s 1,08.
2. Gornji faktori korekcije su približne vrijednosti i služe samo kao referenca.

Korekcija pod različitim uvjetima brzine vjetra, temperature ulaznog zraka i temperature vode:

Stvarni kapacitet hlađenja= Kapacitet hlađenja iz tablice 1 × K1 × K3
Stvarni protok vode= Protok vode iz tablice 1 × K1 × K3
Stvarna otpornost na vodu= Otpornost na vodu iz tablice 1 × K2 × K4

Primjer:Odabirom YG-20 klima uređaja, brzina vjetra rashladne spirale je 2,5 m/s. Prema tablici 1, rashladni kapacitet je 150,8 kW, protok vode 26,21 m³/h, a vodootpor 14,07 kPa. Odredite stvarni kapacitet hlađenja, protok vode i otpor vode kada je temperatura suhog termometra ulaznog zraka 27 stupnjeva, temperatura mokrog termometra 21 stupanj, ulazna temperatura vode 7 stupnjeva, a izlazna temperatura vode 12 stupnjeva.

Otopina:Iz tablice K1 faktor korekcije K1=1.14. Iz tablice K2 faktor korekcije K2=1.27.
Stoga:

Stvarni kapacitet hlađenja (Q)= Standardni uvjetni kapacitet hlađenja × K1=150.8 × 1.14=171.91 kW

Stvarni protok vode (V)= Standardni uvjet protoka vode × K1=26.21 × 1.14=29.88 m³/h

Stvarna otpornost na vodu (P)= Standardni uvjet otpornosti na vodu × K2=14.07 × 1.27=17.87 kPa

Grijanje, količina vode, otpornost na vodu

Uvjeti grijanja: ulazna temperatura zraka 15 stupnjeva, ulazna temperatura vode 60 stupnjeva

Napomena: 1. Referenca performansi jedinice pri brzini čeonog vjetra od 2,5 m/s
2. Zavojnica je dvonamjenska za toplu i hladnu primjenu

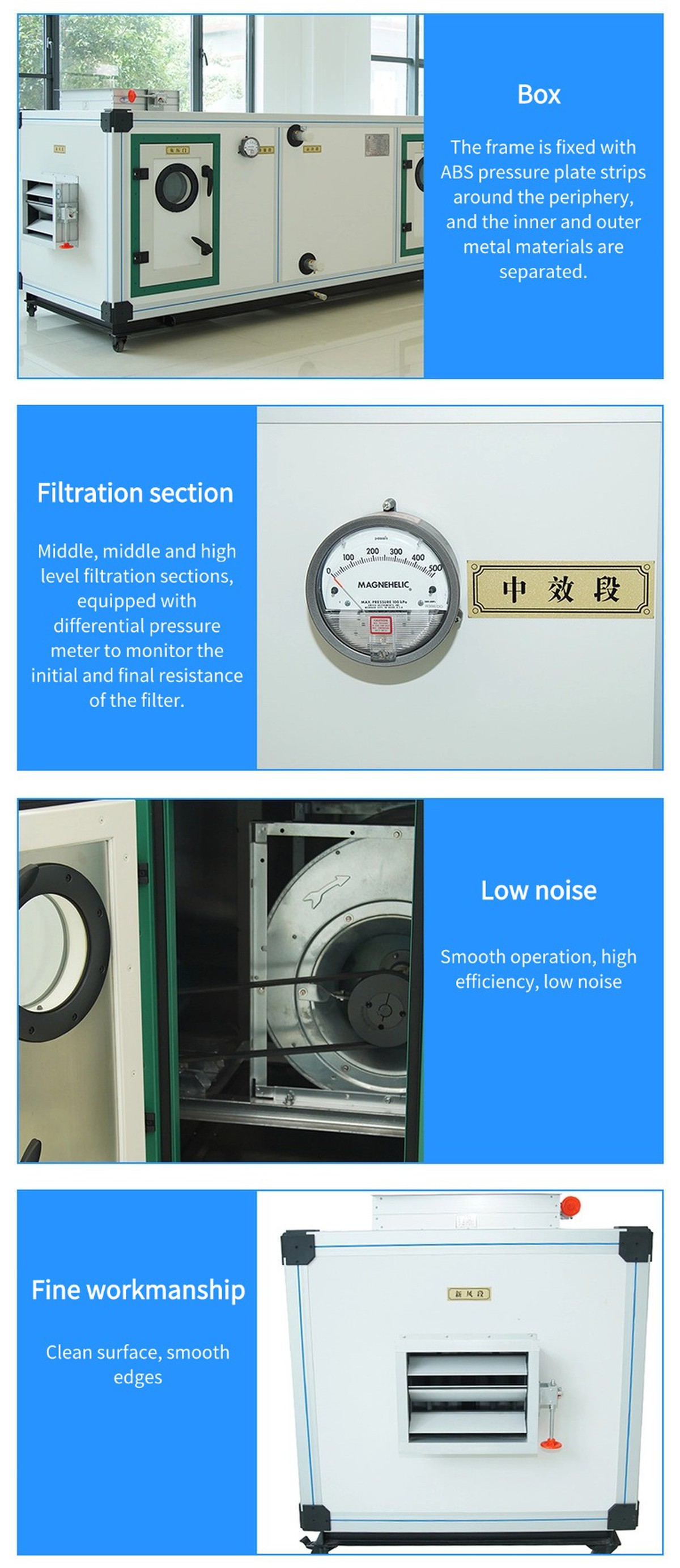

• Okvir je pričvršćen trakama pod pritiskom sa svih strana, potpuno odvajajući unutarnje i vanjske metalne materijale, što rezultira dizajnom potpuno bez toplinskih mostova. Ovaj dizajn je dobio nacionalni patent.
• Ležajevi ventilatora koriste podmazane precizne kuglične ležajeve, a vanjski brtveni prsten ležaja izrađen je od poliamidne gume, koja je otporna na toplinu i sposobna apsorbirati vibracije i mehaničku buku. Impeleri ventilatora klima uređaja u seriji za pročišćavanje izrađeni su od visokokvalitetnih čeličnih ploča, a po potrebi konfigurirani s unatrag zakrivljenim lopaticama, što rezultira specifičnim aerodinamičnim oblicima za veću učinkovitost i nižu razinu buke.
• Zavojnice koriste rebrastu strukturu bakrenih cijevi gdje su bakrene cijevi čvrsto spojene s aluminijskim rebrima kroz mehaničku ili hidrauličku ekspanziju, osiguravajući minimalni kontaktni toplinski otpor i optimalne performanse prijenosa topline.
• Posuda za odvod kondenzata izrađena je od visokokvalitetnog čeličnog lima ili SUS304 (nehrđajući čelik 304) kao opcija, izrađena s dvoslojnim punjenjem od poliuretanske pjene. Kosi dizajn olakšava bolju odvodnju kondenzata i dobio je nacionalni patent.
• Sustav uključuje početnu, srednju i visokoučinkovitu filtracijsku sekciju opremljenu manometrom diferencijalnog tlaka za praćenje početnog i konačnog otpora filtara, pružajući znanstvene podatke za zamjenu filtra. Sustav se može konfigurirati s primarnim, srednje i visokoučinkovitim filtrima, kao i foto-hidroionizacijskim, visokonaponskim elektrostatskim i elektroničkim filtrima za pročišćavanje, prema specifičnim zahtjevima.

Puhalo: Ležajevi puhala koriste podmazane precizne kuglične ležajeve, a vanjski brtveni prsten ležaja izrađen je od poliamidne gume, koja je otporna na visoke temperature i može apsorbirati vibracije i buku mehanizma. Impeler ventilatora klima uređaja iz serije purification izrađen je od visokokvalitetnog čeličnog lima (impeler nagnut prema natrag konfiguriran je prema potrebi), što je više u skladu sa specifičnim oblikom aerodinamike, uz visoku učinkovitost i nisku razinu buke.

Površinski hladnjak: usvojena je struktura bakrene cijevi i aluminijskog lima. Bakrena cijev i aluminijski lim čvrsto su spojeni mehaničkim ili ekspanzijskim pritiskom vode i testirani zračnim tlakom od 1,6Mpa kako bi se osigurao minimalni toplinski otpor kontakta za postizanje najboljeg učinka prijenosa topline. Posuda za kondenzat izrađena je od visokokvalitetnog čeličnog lima ili SUS304, dvoslojno ispunjena poliuretanskom pjenom, a dizajn nagiba pogodniji je za ispuštanje kondenzata, što je dobilo nacionalni patent



Filtar: Primarne, srednje i visoko učinkovite filtracijske sekcije opremljene su manometrima diferencijalnog tlaka za praćenje početnog i konačnog otpora filtra, pružajući znanstvenu osnovu za zamjenu filtra. Primarni, srednje i visoko učinkoviti filtri, kao i fotovodikovi ioni, visokonaponski elektrostatički i elektronički filtri za pročišćavanje mogu se konfigurirati prema zahtjevima.
